vyos 라우터 사용법 / 인터페이스에 설정된 IP 삭제 방법

1. 배경 상황

AWS 네트워크 서비스 중 Direct Connect 관련 실습을 진행할 때, 온프렘 환경이 vyos 기반의 라우터였는데 설정값이 잘못 들어가서 BGP가 맺어지지 않는 상황이었다.

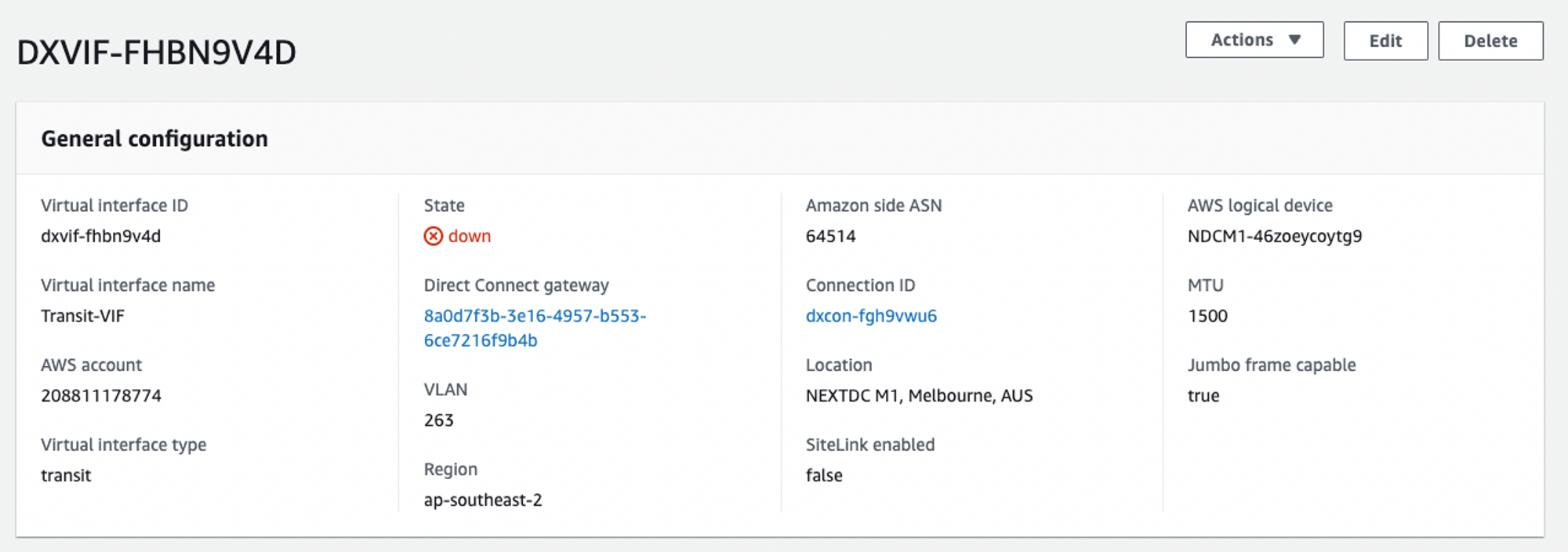

아래와 같이 Direct Connect의 Connection 상태가 down인 상태였다. 설정값을 보면 AWS측의 VLAN은 263으로 잡혀있는데,



온프렘 라우터에서는 VLAN을 261로 잘못 잡은 상황.

	vyos@router:~$ show interface
	Codes: S - State, L - Link, u - Up, D - Down, A - Admin Down
	Interface IP Address S/L Description
	--------- ---------- --- -----------
	eth0 192.168.100.82/24 u/u Internet via ISP
	eth1 - u/u AWS Direct Connect via Partner
	eth1.261 169.254.100.1/30 u/u
	eth2 10.0.0.1/24 u/u On-prem LAN
	lo 127.0.0.1/8 u/u
	::1/128

view raw 230121-vyos1.sh hosted with ❤ by GitHub



2. 해결 방법

del interface 명령어로 eth1.261 인터페이스에 할당된 IP주소를 삭제하고,

	vyos@router# del interfaces ethernet eth1 vif 261 address 169.254.100.1/30
	[edit]
	vyos@router# commit
	[edit]
	vyos@router# exit
	Warning: configuration changes have not been saved.
	exit
	vyos@router:~$ show interface
	Codes: S - State, L - Link, u - Up, D - Down, A - Admin Down
	Interface IP Address S/L Description
	--------- ---------- --- -----------
	eth0 192.168.100.82/24 u/u Internet via ISP
	eth1 - u/u AWS Direct Connect via Partner
	eth1.261 - u/u
	eth2 10.0.0.1/24 u/u On-prem LAN
	lo 127.0.0.1/8 u/u
	::1/128

view raw 230121-vyos2.sh hosted with ❤ by GitHub



set interface 명령어로 eth1.263에 해당 IP 주소를 다시 할당했다.

	vyos@router:~$ show interface
	Codes: S - State, L - Link, u - Up, D - Down, A - Admin Down
	Interface IP Address S/L Description
	--------- ---------- --- -----------
	eth0 192.168.100.82/24 u/u Internet via ISP
	eth1 - u/u AWS Direct Connect via Partner
	eth1.261 - u/u
	eth1.263 169.254.100.1/30 u/u
	eth2 10.0.0.1/24 u/u On-prem LAN
	lo 127.0.0.1/8 u/u
	::1/128

view raw 230121-vyos3.sh hosted with ❤ by GitHub



5~10분 가량지나고나면 BGP status가 up으로 변경된 것을 콘솔에서 확인할 수 있다.



온프레미스 라우터에서도 AWS 상의 경로를 잘 받아오는 것을 확인할 수 있다.

	vyos@router:~$ show ip bgp ipv4 unicast
	BGP table version is 5, local router ID is 192.168.100.82, vrf id 0
	Default local pref 100, local AS 64513
	Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
	i internal, r RIB-failure, S Stale, R Removed
	Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
	Origin codes: i - IGP, e - EGP, ? - incomplete
	RPKI validation codes: V valid, I invalid, N Not found
	Network Next Hop Metric LocPrf Weight Path
	*> 10.0.0.0/24 0.0.0.0 0 32768 i
	*> 10.1.0.0/16 169.254.100.2 0 64514 i
	*> 10.2.0.0/16 169.254.100.2 0 64514 i
	*> 10.3.0.0/16 169.254.100.2 0 64514 i
	*> 10.4.0.0/16 169.254.100.2 0 64514 i
	Displayed 5 routes and 5 total paths
